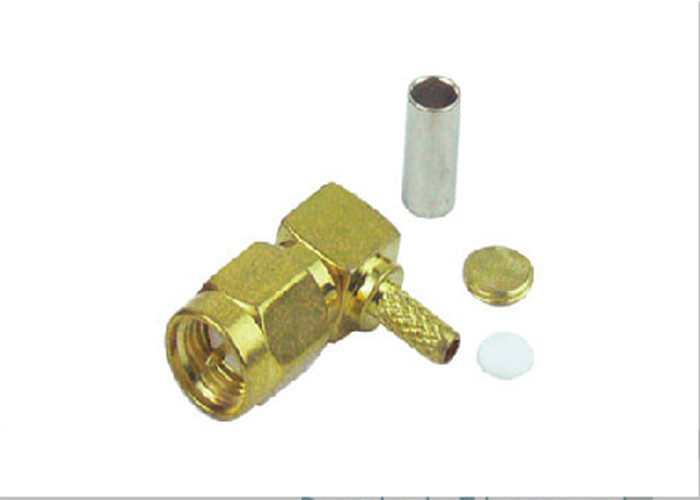

Konektor Coaxial RF SMA 50 Ohm Dengan Insulator Fluorocarbon TFE

Konektor Coaxial RF SMA 50 Ohm Dengan Insulator Fluorocarbon TFE
Konektor Coaxial RF SMA 50 Ohm Dengan Insulator Fluorocarbon TFE

Gambar besar :  Konektor Coaxial RF SMA 50 Ohm Dengan Insulator Fluorocarbon TFE

Detail produk:
Tempat asal: Cina
Nama merek: OEM
Sertifikasi: ISO9001
Nomor model: DB-002
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 buah
Harga: USD,Negotiation
Kemasan rincian: PE + Karton
Waktu pengiriman: 7~15 Hari
Syarat-syarat pembayaran: T/T,Paypal, L/C
Menyediakan kemampuan: 300.000 pcs/bulan

Konektor Coaxial RF SMA 50 Ohm Dengan Insulator Fluorocarbon TFE

Deskripsi
impedansi: 50 Rentang frekuensi: Kabel semi-kaku 0,11" & 0,085": 0-18 GHz Kabel fleksibel: 0-12,4 GHz
Peringkat tegangan: RG-58, 141, 142: puncak 500 volt RG-174, 188, 316: puncak 375 volt Tegangan Tahan Dielektrik: .141" & Kabel RG-58: 1.000 VRMS .085" & Kabel RG-316: 750 VRMS
VSWR: Konektor lurus, .141": 1.05 + .005 f (GHz) Konektor lurus, .RG-174: 1.15 + .02 f (GHz) Konektor Resistansi kontak: Kontak tengah: 2,0 mΩ Badan: 2,0 mΩ Jalinan ke badan: 0,5 mΩ
Resistansi isolasi: 5.000 MΩ Kerugian penyisipan: dB maksimum = .06v[f(GHz)] Frekuensi pengujian @ 6,0 GHZ
Kebocoran RF: -90 dB minimal @ 2,3 GHz
Cahaya Tinggi:

50 Ohm Konektor Koaksial RF SMA

,

Insulator Fluorokarbon TFE Konektor Koaksial RF

,

Konektor Coax RF SMA

Konektor Koaksial SMA RF Impedansi 50 Ohm





Listrik
impedansi 50
Rentang frekuensi .141" & .085" kabel semi-kaku: 0-18 GHz
Kabel fleksibel: 0-12,4 GHz
Peringkat tegangan RG-58, 141, 142: puncak 500 volt
RG-174, 188, 316: puncak 375 volt
Tegangan Tahan Dielektrik .141" & Kabel RG-58: 1.000 VRMS
.085" & Kabel RG-316: 750 VRMS
VSWR Konektor lurus, .141": 1.05 + .005 f (GHz)
Konektor lurus, .RG-174: 1,15 + 0,02 f (GHz)
Konektor lurus, RG-58: 1,15 + 0,01 f (GHz)
Konektor lurus, RG-178: 1,20 + 0,025 f (GHz)
Resistensi Kontak Kontak pusat: 2,0 m
Tubuh: 2,0 mΩ
Jalinan ke tubuh: 0,5 mΩ
Resistansi Isolasi 5.000 MΩ
Kerugian Penyisipan dB maksimum = .06v[f(GHz)]
Frekuensi pengujian @ 6,0 GHZ
Kebocoran RF -90 dB minimal @ 2,3 GHz
Mekanis
Perkawinan .250-36 kopling berulir
Torsi Perkawinan Minimum: 2 inci pound (12 N.cm)
Direkomendasikan: 7-10 inci pound (80-110 N.cm)
Maksimum: 15 inci pound (170 N.cm)
Daya Tahan Konektor 100 kawin
Bahan
Badan, Mur Kopling, Bagian Logam Lainnya (kecuali seperti yang disebutkan) Kuningan per QQ-B-626
Kontak Pria: Kuningan
Wanita: Tembaga berilium, perlakuan panas
Pelapisan Kontak Pusat .000030" emas minimum
Plating (Bagian Logam Lainnya) Standar .000010 "berlapis emas atau nikel
Isolator fluorokarbon TFE
Gasket Karet silikon
Crimp Ferrule Paduan tabung tembaga mulus
Lingkungan
Kisaran suhu - 65 °C hingga +165 °C
Kejutan Termal Metode MIL-STD-202 107 (kondisi pengujian B) kecuali suhu tinggi @ + 200 °C
Getaran Metode MIL-STD-202 204 (kondisi pengujian D)
Terkejut MIL-STD-202 metode 213 (kondisi pengujian I).Tidak ada diskontinuitas yang diizinkan.
Korosi Metode MIL-STD-202 101 (kondisi pengujian B) larutan garam 5%
Ketahanan Kelembaban Metode MIL-STD-202 106, kecuali langkah 7b (getaran) dihilangkan, dan pengukuran kelembaban tinggi tidak berlaku
tahan cuaca Jenis crimp: tabung panas menyusut
Jenis solder: gasket karet silikon
Ketinggian Metode MIL-STD-202 105 (kondisi pengujian C), tidak ada korona pada 70.000 kaki.
.141" & RG-55: 250 VRMS
.085" & RG-122: 190 VRMS
Spesifikasi Militer
Lembar Spesifikasi SMA MIL-C-39012 & MIL-C-83517 Sebagaimana berlaku



Konektor Coaxial RF SMA 50 Ohm Dengan Insulator Fluorocarbon TFE 0

Konektor Coaxial RF SMA 50 Ohm Dengan Insulator Fluorocarbon TFE 1Konektor Coaxial RF SMA 50 Ohm Dengan Insulator Fluorocarbon TFE 2
